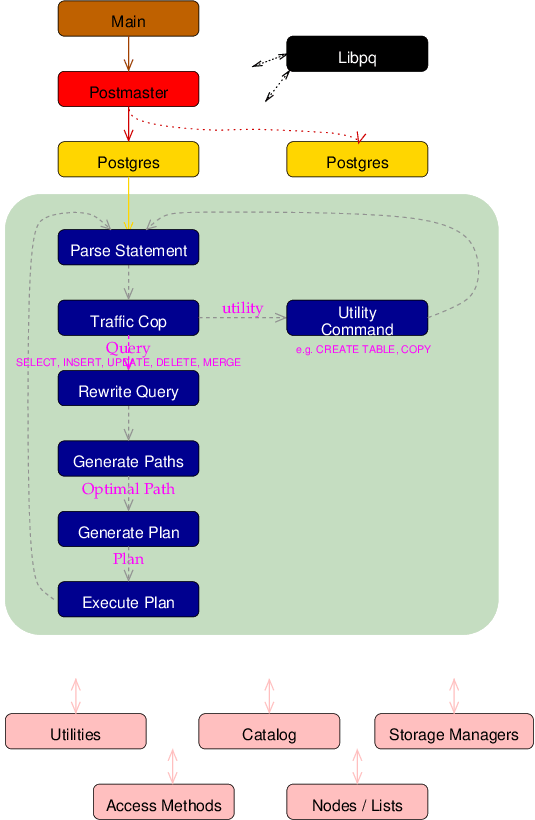

後端流程圖

點選某一項 檢視更多詳情，或檢視完整的索引。

查詢透過 TCP/IP 或 Unix Domain 套接字的傳入資料包到達後端。它被載入到一個字串中，然後傳遞給解析器（parser），在那裡詞法掃描器 scan.l 將查詢分解成標記（詞語）。解析器使用 gram.y 和標記來識別查詢型別，並載入適當的特定於查詢的結構，例如 CreateStmt 或 SelectStmt。

然後，語句被識別為複雜語句（SELECT / INSERT / UPDATE / DELETE）或簡單語句，例如 CREATE ROLE, ANALYZE, 等。不需要執行器的簡單實用命令由 命令（commands）模組中的特定於語句的函式處理。複雜語句需要更多的處理。

解析器接收復雜查詢，並建立一個包含複雜查詢所使用的所有元素的Query結構。Query.jointree 儲存FROM和WHERE子句，它由 transformFromClause() 和 transformWhereClause() 填充。查詢中引用的每個表都由一個 RangeTblEntry 表示，它們被連結在一起形成查詢的範圍表（range table），該表由 transformFromClause() 生成。Query.rtable 儲存查詢的範圍表。

某些查詢，如SELECT,返回資料列。其他查詢，如INSERT和UPDATE,指定被查詢修改的列。這些列引用被轉換為 TargetEntry 條目，它們被連結在一起構成查詢的目標列表（target list）。目標列表儲存在 Query.targetList 中，它由 transformTargetList() 生成。

其他查詢元素，例如聚合函式（SUM()）、GROUP BY 和ORDER BY 也儲存在各自的 Query 欄位中。

下一步是將 Query 由可能適用的檢視（VIEWS）或規則（RULES）進行修改。這是由 重寫（rewrite）系統執行的。

最佳化器（optimizer）使用 Query 結構來確定 RangeTable 中每個表的最佳表連線順序和連線型別，使用 Query.jointree（FROM和WHERE子句）來考慮最佳索引使用。

然後，路徑（path）模組生成一個最佳的Plan，其中包含執行查詢所需的操作。

然後，Plan 被傳遞給執行器（executor）進行執行，並將結果返回給客戶端。Plan 實際上是一組節點，以樹形結構排列，有一個頂層節點和各種子節點。

還有許多其他模組支援此基本功能。可以透過點選流程圖來訪問它們。
